  Schwingungsüberwachung an Maschinen
u-sense vibration - IoT-Lösung zur einfachen Nachrüstung
u-sense vibration ist ein kompakter Sensor zur Zustandsüberwachung von Maschinen.
Er wurde insbesondere für kontinuierlich laufende Pumpen, Kompressoren und Antriebe konzipiert. Dank Stromversorgung über Batterie, kabelloser Datenübertragung und Schutz gemäß IP66 eignet sich u-sense vibration optimal für die Nachrüstung im Feld.

Zusammen mit dem Gateway IoT-GW30 können die vom Sensor erfassten Daten zwischengespeichert, verarbeitet, visualisiert und in eine Cloud oder ein lokales System übertragen werden.
· Zuverlässige Überwachung der Gesamtschwingung nach ISO 10816
· Erfasst effektive Schwinggeschwindigkeit v. RMS und berechnet
das Beschleunigungsspektrum in allen 3 Raumrichtungen
· Datenübertragung über Bluetooth Low Energy 5.0
· Zugriff erfolgt über Protokolle wie MQTT (LAN/LTE),
Modbus RTU/TCP (RS485/LAN), OPC UA oder RFC1006
· Keine Bindung an ein bestimmtes IT- oder Cloudsystem
  Entstehung von Maschinenschwingungen
Maschinen erzeugen Vibrationen durch rotierende oder sich linear bewegende Teile.
Ein Trendverlauf zu höheren Schwingamplituden deutet auf einen Schaden hin.

Typische Ursachen sind:
      - Fehlausrichtung im Antriebsstrang
      - Verschlissene oder beschädigte Lager
      - Unwuchten durch verbogene oder fehlende Teile oder Schmutzanhaftungen an Ventilatoren
      - Montagefehler

Schwingungen treten üblicherweise mit einer Hauptrichtung senkrecht zur Rotationsachse auf.

Die Stärke von Schwingungen wird bestimmt durch:

      - die Steifigkeit und die Geometrie der Maschine
      - das Maschinenfundament
      - die Drehgeschwindigkeit rotierender Teile
· Erste Informationen
Schwingungsüberwachung - M14
· Überwachung von Unwuchten nach ISO 10816 / ISO 20816
· Überwachung von Lagerschwingungen
· Messgröße und Filterbereich individuell wählbar
· Effektivwert und Spitzenwert
· Eingang für IEPE-kompatible Sensoren
· USB- und RS-485 für digitale Parametrierung und Messung (M14)
· Pegelanzeige an der Frontseite
· Relaisausgänge mit einstellbarer Ansprechschwelle und Verzögerung
· Isolierter 4 .. 20 mA-Stromschleifenausgang
· Breitbandausgang
· Eigenüberwachung
· Anlernfunktion für Grenzwerte (M14)
· Anreihbar auf 35 mm-Hutschiene

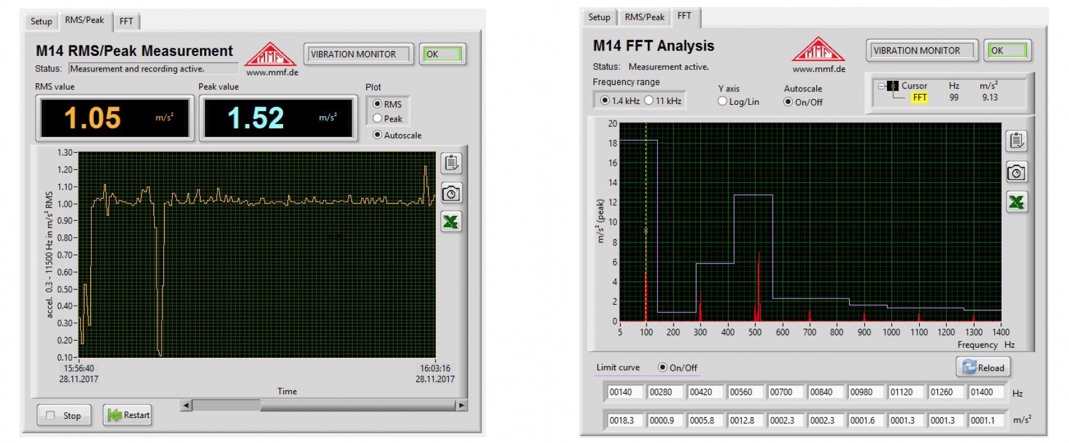

Online Schwingungsüberwachung - M14-WEB
· Paket aus einer SPS mit vorinstallierter Software
· Geeignet für den Anschluss von 1 bis 32 Kanälen M14
· Schwingungsüberwachung im Zeit- und Frequenzbereich
· HTML5-kompatibles Web-Interface - keine weitere PC-Software nötig
· Fernmessung von Effektiv- und Spitzenwert,
Historie und Zeitdiagramm sowie Frequenzanalyse
· Alle Einstellungen über Browser
Industrie-Beschleunigungsaufnehmer - KS Sensoren
Diese piezoelektrischen Schwingungsaufnehmer, passend zu M14 Schwingungsüberwachung, wurden für den Einsatz unter rauen Industriebedingungen entwickelt. Sie sind staub- und wassergeschützt und haben isolierte Befestigungssockel, um Erdschleifen zu vermeiden, die sich insbesondere in der Nähe starker Verbraucher störend auf das Sensorsignal auswirken können.

Die Lieferung erfolgt standardmäßig ohne Kabel. Auf Wunsch können Spezialkabel (z.B. temperatur- oder ölbeständig, Stahlschlauchumhüllung) in kundenspezifischer Länge geliefert werden.

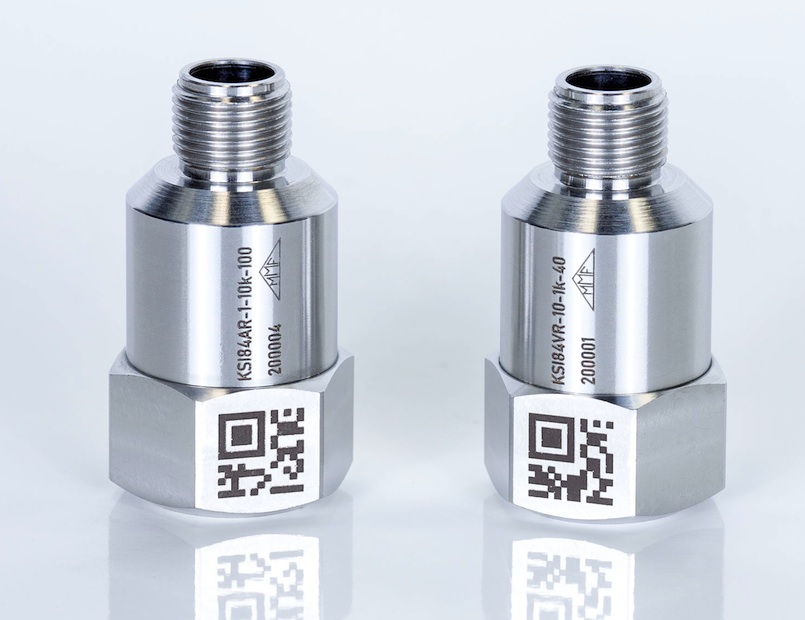

4..20mA - Stromschleifensensoren für Beschleunigung und
Geschwindigkeit - KSI84 Sensoren
Die Schwingungssensoren der Serie KSI84 dienen zur Messung der Schwingbeschleunigung oder Geschwindigkeit an Maschinen und Objekten. Gemessen wird die Amplitude der Schwingung in Achsrichtung des Sensors in einem definierten Frequenzband. Das Messergebnis wird als 4..20mA-Signal ausgegeben. Die Stromversorgung des Sensors erfolgt über dieselbe Signalleitung.
Sie haben Fragen ?  Wir freuen uns auf Ihren Anruf !
