  Energie · Verbrauch · Leistung · Impuls · Status · Analog
Grafik Grafik Grafik Grafik
Energie Messung SCH.E.I.D.L-Energy Controller DATAEAGLE Energy Monitoring PQube® 3 Power Analyzer
ENERGIE MONITORING - Messgeräte für Netzparameter
Sie sind für die direkte Messung und indirekte Messung der Netzparameter in symmetrisch oder
unsymmetrisch belasteten Einphasen-2-Leitersystemen und Dreiphasen-3-oder-4-Leitersystemen gedacht.
ESS 076 Stromsensor
· kontaktlose Messung von AC-Strom bis 100A
· Leitungsdurchmesser bis 11,4mm
· Analog 4-20mA / IO-Link
· Retrofit kompatibel









· Produktübersicht
LUMEL Messgeräte für Netzparameter
Montageart:
· auf Hutschiene
· 96 x 96 mm
· 144 x 144 mm

Spannungsversorgung:
· 24V DC / 230V AC/DC






· Produktübersicht
NR30 Energiemessgerät 3-Phasen
misst Energie in einem Dreiphasen-Stromnetz

Schnittstellen/ Protokolle:
· RS-485 Modbus
· Ethernet Modbus TCP/IP
· BACnet IP über Ethernet
· Profinet
· USB

· direkte Messung (bis zu 63A)
· indirekte Messung (bis zu 1200A)

· Produktübersicht
ND30 Energiemessgerät 3-Phasen mit farbigen TFT LCD
misst Energie in einem Dreiphasen-Stromnetz

Schnittstellen/ Protokolle:
· RS-485 Modbus
· Ethernet Modbus TCP/IP
· BACnet IP über Ethernet
· Profinet
· USB

· direkte Messung (bis zu 63A)
· indirekte Messung (bis zu 1200A)

· Produktübersicht
WM modulare Netzanalysatoren
misst Energie in einem Dreiphasen-Stromnetz

Schnittstellen/ Protokolle:
· Ethernet Modbus TCP/IP
· BACnet MS/TP
· BACnet IP über Ethernet
· Profibus DP

· indirekte Messung (bis zu 3200A)



· Produktübersicht
SINUS Energiemessung
misst Energie in einem Dreiphasen-Stromnetz


Schnittstellen/ Protokolle:
· S0
· M-Bus
· Modbus RTU
· LoRa / · LoRaWAN

· direkte Messung (bis zu 85A)
· indirekte Messung (bis zu 1000A)
· MID-kalibriert und -zertifiziert
· Produktübersicht
ELKO MID Energiezähler
misst Energie in einem Dreiphasen-Stromnetz


Schnittstellen/ Protokolle:
· RS-485 Modbus
· Ethernet Modbus TCP/IP

· direkte Messung (bis zu 80A)
· indirekte Messung (bis zu 1200A)
· MID-kalibriert und -zertifiziert


· Produktübersicht
Kabelumbau-Stromwandler
sind speziell für das Nachrüsten in bestehenden Anlagen geeignet


· primärseitig 1A bis 4000A
· sekundärseitig 5A oder 1A







· Produktübersicht
nach oben
ENERGIE MONITORING · NETZWERK DATENLOGGER
Der SCH.E.I.D.L-Energy Controller ist ein vielseitiger Multi-Datenlogger, der über Sensoren und Funksensoren
alle relevanten Parameter klima- und energietechnischer Anlagen erfassen und mehrjährig aufzeichnen kann - z.B
Temperatur und Luftfeuchte, Verbräuche von Strom, Wärme, Wasser oder Gas sowie Impulse und Schaltzustände.
· Software, Webserver und Datenbank im Gerät, autarker Betrieb
  ohne Cloud; keine Folgekosten für Software oder Lizenzen

· Fernzugriff über Browser von PC oder Smartphone, verschlüsselt
  nach Militärstandard

· Aufzeichnungsdauer 20 Jahre

· Insgesamt 100 Eingänge für Sensoren

· übersichtliche Darstellung der Messwerte

· Funktion / Eigenschaften    · Montageanleitung     · Login Dashboard
nach oben
MESSWERTE MIT INSTRUMENTEN
Übersichtliche Darstellung der Messwerte auf der Web-Oberfläche mit Instrumenten. Diese sind beliebig anpassbar.
Auswertung werden unterstützt z.B. durch Instrumente, Mittelwerte, Berechnungen und Markierungen.
Erhalten Sie Alarme bei bestimmten Messwerten per eMail oder SMS und exportieren Sie Messwerte z.B. in Excel.
SENSOREN · THERMISCHE UND ELEKTRISCHE ENERGIEN
für Temperatur, Stromverbrauch oder Luftfeuchte


· V2A-Temperatursensor digital
· Funk-Klimasensor
· Funk-Lufttemperatursensor
· Funk-Wassereinbruch- und Klimasensor
· Funk-Stromzähler Drehstrom mit Klappwandler
· Funk-Stromzähler Drehstrom / 3-Phasen-Messgerät
· Funk-Stromzähler als Zwischenstecker
· Puffer-Temperaturfühler
· Funk-Repeater für Funk-Sensoren
SENSOREN · AUTOMATISIERUNG
für Impulse, Schaltzustände, Status, Analog 0-10V


· S0-Impuls-Zähler-Adapter IS0
· Status-Adapter IOSD
· Funk-Adapter 0-10V / Statuseingang / Klimasensor - FGBS-222

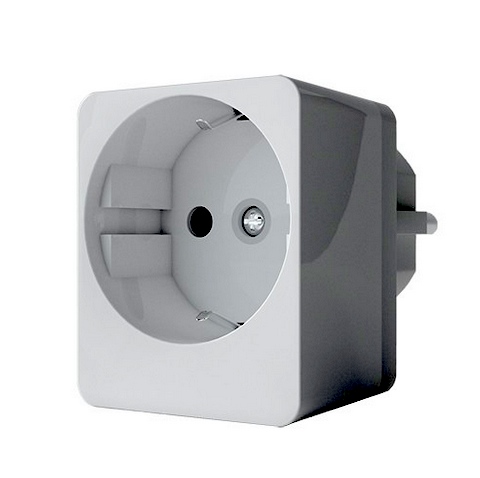

Qubino Smart Plug 16A
misst Energie für hohe Stromstärken bis zu 16A


· schaltet Lampen, Herde, Waschmaschinen, Mikrowellen, Kühlschränke
· Funksensorik für SCH.E.I.D.L Energy Controller integriert
· arbeitet automatisch als Z-Wave Repeater
Philio Repeater (Unterputzeinsatz)
dient zur Verwendung als Z-Wave Repeater


· als Unterputz-Jalousiesteuereinsatz könen angeschlossene Jalousien
  geöffnet/geschlossen werden
· arbeitet automatisch als Z-Wave Repeater
Qubino 3-Phasen Smart Meter
misst Energie in einem Dreiphasen-Stromnetz mit bis zu 65A


· MID-kalibriert und -zertifiziert
· Funksensorik für SCH.E.I.D.L Energy Controller integriert
EM375 und EM377 digitale Drehstromzähler mit Modbus TCP Schnittstelle
Direktmessung bis 80A
Messung über Stromwandler (Sekundärnennstrom 1A/5A) 1000A


· MID-kalibriert und -zertifiziert
· in SCH.E.I.D.L Energy Controller integrierbar
EnergyMID EM2289/EM2389 digitaler Drehstromzähler mit TCP Schnittstelle
misst Energie in einem Dreiphasen-Stromnetz mit bis zu 80A
Messung über Stromwandler (Sekundärnennstrom 1A) 1000A


· MID-kalibriert und -zertifiziert
· in SCH.E.I.D.L Energy Controller integrierbar
TQ Kabelumbau-Stromwandler
sind speziell für das Nachrüsten in bestehenden Anlagen geeignet


· primärseitig 1A bis 4000A
· sekundärseitig 5A oder 1A
Digitaler Drehstromzähler für die Zwischenzählung mit CEE-Komponenten
geeignet zur Abgrenzung von Drittverbräuchen
im Rahmen der EEG-Umlage


· MID-kalibriert und -zertifiziert
· in SCH.E.I.D.L Energy Controller integrierbar
OSA OutputSwitch AC
4 Ausgänge 110-240VAC/1A/50-60Hz mit Halbleiterrelais


· Erlaubt das Schalten von z.B. Pumpen, Mischern, Brennern oder Ventilen,
  die direkt über Netzspannung versorgt werden.
nach oben
ENERGIE MONITORING · CLOUD-/FELDBUS- SYSTEM
Das DATAEAGLE Energy Monitoring System gibt Ihnen die Möglichkeit, sich schnell und einfach einen Überblick
über den Strombedarf Ihrer Assets wie Motoren, Maschinen oder ganze Anlagen oder Produktionsbereiche zu
verschaffen.
Voraussetzung allerdings ist, dass die Sensoren schnell und einfach an neuen und auch an Bestandsanlagen
oder Maschinen angebracht werden können. Unser System zur Zustandsüberwachung besteht aus Sensoren, Gateways
sowie industriellen Schnittstellen und Dashboards.
Es gibt 3 verschiedene Interface-Möglichkeiten:

1. Cloud mit einem Dashboard
2. Integration in die SPS über eine Feldbusschnittstelle
3. lokale IT-Integration mit einem Dashboard


Produktüberblick:

· Trennwandler für 3 Phasen (5...500A / 0-10V)
· Bluetooth-Hub (0-10V) DATAEGLE X-treme IO
· IoT Gateway DATAEAGLE 2730

· Funktion / Eigenschaften    · Dashboard Beispiel
nach oben

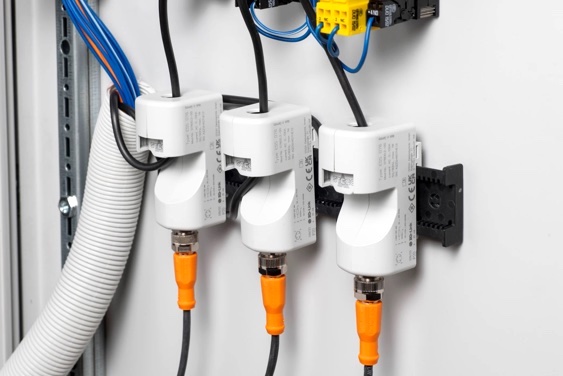

Sensor - Stromwandler
Die Trennwandler werden direkt an den 3 Phasen der Stromkabel montiert und liefern die Werte, über den vorab installierten Bluetooth Hub DATAEAGLE X-treme IO, per Bluetooth an ein zentrales Gateway. Dadurch können die Sensoren flexibel an verschiedenen Orten im Feld angebracht werden. Das zentrale installierte Gateway empfängt die Daten aus bis zu 30 Metern.


· Trennwandler für 3 Phasen
· Nennstrom zwischen 5A und 500A
· 0-10V Ausgangssignal
· einfache Installation
Bluetooth-Hub DATAEGLE X-treme IO
Mehr Flexibilität durch den I/O-Bluetooth-Hub DATAEGLE X-treme IO


· Bluetooth-Hub für 4 Sensoren (0-10V)
· Spannungsversorgung 24VDC
· M12 Steckplätze
· Datenkommunikation BLE an zentrales Gateway
· dezentrale Installation der Sensorik möglich
· robustes Gehäuse IP67
IoT Gateway DATAEAGLE 2730
Weltweite Konnektivität – IoT Gateway DATAEAGLE 2730


· Cloud: weltweit 3G mit integrierter eSIM und Roaming
· Fieldbus: Modbus TCP, Profibus, Profinet, CANopen, sercos,
  ETHERNET/IP, EtherCAT, POWERLINK
· Local Dashboard: mit Node-RED-Dashboard, PRTG Monitor und Ethernet-Schnittstelle
· Hutschienenmontage für Schaltschränke mit externer Antenne für Bluetooth-Hub
· Alarmfunktionalität und Data Analytics möglich
· Konnektivität zu bis zu 8 DATAEAGLE X-treme IOs möglich
DATAEAGLE Energy Monitoring System
Das DATAEAGLE Energy Monitoring System
gibt Ihnen die Möglichkeit, sich schnell und einfach einen Überblick über den Strombedarf Ihrer Assets wie Motoren, Maschinen oder ganze Anlagen oder Produktionsbereiche zu verschaffen.
nach oben
PQube® 3 Power Analyzer
Ein Messgerät für die Analyse und Aufzeichnung der Netzqualitäts- und Leistungsparameter in Versorgungsnetzen, das in puncto Ausstattung und kompakter Bauweise nicht zu übertreffen ist.
PQube® 3 zeichnet jede Art von Störungen auf dem Wechselspannungsnetz auf, inklusive Transienten mit 4MHz Abtastrate. Die Energieaufzeichnung erfolgt mit der höchsten Genauigkeit nach Class A, für bis zu zwei 3-phasige oder acht 1-phasige Lasten.
· einfache Installation und minimaler Platzbedarf

· direkter Anschluss an 690V Netze

· Zertifiziert für Netzqualitätsmessungen
  nach IEC 61000-4-30 Ed3 Class A

· 4-Quadranten Berechnung der Energie für Lasten
  nach IEC 62053-22 Klasse 0.2s

· Speichert Trenddaten über mehrere Jahre
  und tausende von Ereignissen im integrierten FlashSpeicher

· Funktion / Eigenschaften    · Datenblatt    · Präsentation    ·
nach oben
PQ4GO
Mobile Fehlerdiagnose und Überprüfung der Netzqualität


· Ein Messgerät für die Analyse und Aufzeichnung der Netzqualitäts-und Leistungsparameter
  in Versorgungsnetzen, das in puncto Ausstattung und einfacher Handhabung nicht zu
  übertreffen ist.
· Zeichnet jede Art von Störungen aus dem Wechselspannungsnetz auf, inklusive Transienten
  mit 4MHz Abtastrate. Die Energieaufzeichnung erfolgt mit der höchsten Genauigkeit nach
  Class A.
· Ist einfach zu installieren und einfach in der Handhabung und liefert präzise Ergebnisse
  direkt und ohne Software, auf Wunsch auch in ihren Email Posteingang.
Klappwandler
Stromwandler mit Klappkern für kleine, mittlere und große Ströme


· Serie 60203 - 30...600A - geringer Platzbedarf
· Serie 602020x - 5...3000A - bis 76mm Kabeldurchmesser
· Ausgangsspannung 0,333 Volt bei Nennstrom
nach oben
